SPEED PRINT - Sérigraphie AVI200

Équipement d'occasion reconditionné en 2023

- Équipement de sérigraphie automatique en ligne
- Année : 2007 / S/N: 105
- Dimensions : 1008 x 1275 x 2081 mm (avec colonne lumineuse)
- Poids : 500 Kg
- Dimensions maximales des cartes : 450 x 400 mm
- Dimensions minimum des cartes : 25 x 50 mm
- Épaisseur des cartes : 0.4 à 5 mm
- Nettoyage humide avec aspiration (pompe incluse)
- Système d'alignement par caméra analogique (mires automatiques)
- Outillage axe Z par pions de support à embase magnétique
- Pression de raclage ajustable: 1 - 20 Kg
- Vitesse de raclage : 5 - 520 mm/sec
- Fourniture de 10 colonnettes magnétiques
- Un jeu de raclettes inox largeur 320 mm
- Sens de convoyage: gauche vers droite
- Taille maximale de l’écran : 584 x 584 mm (23 x 23 pouces)
- Support de cadre réglable en largeur
- Communication SMEMA 2
- 1 cordon SMEMA
- PC sous Windows 7
- Soft version : V6.5.4
- Écran pour interface opérateur avec clavier & track ball
- Alimentation électrique : 230 Volts (1P+N+T)
- Alimentation air : 6 bars
- Conforme aux normes CE
- Fourniture de la documentation constructeur

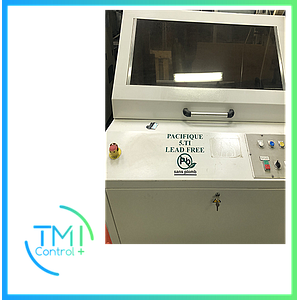

VAGUES SERVICES - Vague à souder type PACIFIQUE 5.TI ROHS
Équipement d'occasion reconditionné

- Année 2006
- N° de série : P5.02TI
- Dimensions (L x l x H) : 2400 x 1580 x 1600 mm
- Largeur de passage max : 500 mm
- Poids : 2100 Kg

- Fluxeur spray à balayage
. Contrôle de la zone à traiter
. Bac inox porte bidon de flux
. Contrôle et détection du flux dans bidon

- Convoyeur à chaines inox pour cadres
. Tendeurs de chaines automatique
. Élévation pneumatique du convoyeur pour sortie pot
. Extension entrée convoyeur de 210 mm pour entrée cartes
. Extension sortie convoyeur de 410 mm pour sortie cartes

- Préchauffage quartz à tunnel
. Nombre de zone : 3
. Puissance de chaque zone : 4 KW
. Longueur préchauffage : 1000 mm
. Puissance totale : 12 KW
. Protection par vitrocéramique

- Pot titane capacité soudure : 400 Kg
. Puissance : 12 KW
.1 buse CMS titane multi-jets 4 rangées 440 mm de large
.1 buse laminaire titane 440 mm de large
. 1 panier à scories titane
. Contrôle niveau d'étain
. Sortie pot manuel sur chaine arrière
. Refroidissement sous air roulements axes
. Pré-équipé azote

- Gestion par automate Télémécanique Modicon TSX Micro
. Pupitre commande opérateur type Magelis
- Gestion température bain par régulateur WEST 6100+

- 2 arrêts d’urgence
- Sectionneur principale
- Colonne lumineuse 3 couleurs avec buzzer
- 2 extractions Ø 160 mm
- Alimentation électrique : 400 Volts (3P + T)
- Alimentation air : 6 bars
- Puissance : 25 KVA
- Couleur : RAL 9002
- Conforme aux normes CE
- Documentations

- Convoyeur d'entrée cadres à avance manuelle
. Structure profilés aluminium
. Longueur : 1250 mm

- Convoyeur de sortie gravitaire pour cadre
. Structure profilés aluminium
. Longueur : 1500 mm

Trolley intelligent IIcard E113469

- Année 2015
- Equipement fonctionnel testé sur machine
- Chargement & changement rapide
- Préparation hors ligne dans les paniers
- 33 positions 8 mm
- Pré équipé pour composants 01005
- Accepte des bobines en 4 mm, 8 mm, 12 mm, 16 mm & 24 mm
- Equipé de 3 paniers pour bobines 180 mm ou 330 mm
- Compatible avec toutes les machines Europlacer Iineo, Iineo+ & Atome (MAJ soft éventuellement requise)
- Version soft installée : 6.0
- Dimensions: 0.35 x 0.90 x 0.98 m (lxPxH)
- Poids nu : 70 kg
