Machine de sérigraphie en ligne
Matériel d'occasion (2018), réhabilité en 2024

- Sérigraphie haute vitesse 8 secondes / cycle
- Dimensions des cartes: (X) 510 mm x (Y) 460 mm (sur écran 29 pouces)
- Dimension des cartes: (X) 440 mm X (Y) 350 mm (sur écran 23 pouces avec option clamp extension incluse)
- Taille du pochoir: 29 pouces x 29 pouces
- Monoracle pivotante avec un ajustement de 45 à 65°
- Table aluminium amovible à trous pas 9 mm x 9 mm + colonnes support
- 1 racle + support largeur 440 mm
- Maintien du pochoir par aspiration empêchant toute déformation du clinquant
- Système SPI intégré (inspection 2D)
- Contrôle par laser de la largeur de pâte restante sur le pochoir
- Système d'aspiration du clinquant (pour éviter l'effet de vague)
- Nettoyage humide avec aspiration largeur 440 mm
- Dimensions de la machine: l 1130 mm x p 1760 mm x H 1370 mm
- Tension: 220V monophasé
- Air comprimé: 4.5 bar

Équipement d'occasion reconditionné en 2023

- Équipement de sérigraphie automatique en ligne
- Année : 2011 - S/N : 231078
- Dimensions (L x l x H) : 1000 x 1300 x 1450 mm
- Poids : 500 Kg
- Dimensions maximales des cartes (L x l) : 450 x 400 mm
- Dimensions minimum des cartes (L x l) : 50 x 50 mm
- Epaisseur des cartes : 0,4 à 5 mm
- Poids des cartes max. : 1 Kg
- Ajustement largeur convoyeur automatique
- Convoyeur à courroies rondes 3 mm
- Nettoyage humide avec aspiration
- Système d'alignement automatique par caméra
- Répétabilité : 20 μm @ 6 Sigma 2 cpk
- Pression de raclage ajustable : 1 - 20 Kg
- Types de lame : métallique ou polyuréthane
- Sens de convoyage programmable :
. Gauche-Droite / Droite-Gauche / Droite-Droite / Gauche-Gauche
- Taille de l’écran : 584 x 584 mm (23'' x 23'')
- Chargement et déchargement écran automatique
- Communication SMEMA 2
- 1 cordon SMEMA
- PC sous Windows XP
- Écran pour interface opérateur avec clavier & trackball
- Alimentation électrique : 230 Volts (1P+N+T)
- Alimentation air : 6 bars
- Conforme aux normes CE

Équipement d'occasion reconditionné en 2023

- Équipement de sérigraphie automatique en ligne
- Année : 2015 - S/N : 710131
- Dimensions (L x l x H) : 1220 x 1720 x 1450 mm
- Poids : 650 Kg
- Dimensions maximales des cartes (L x l) : 600 x 510 mm
- Dimensions minimum des cartes (L x l) : 50 x 30 mm
- Épaisseur des cartes : 0,3 à 8 mm
- Poids des cartes max. : 1 Kg
- Ajustement largeur convoyeur automatique
- Convoyeur à courroies rondes 3 mm
- Nettoyage humide avec aspiration
- Système d'alignement automatique par caméra
- Répétabilité : 20 μm @ 6 Sigma 2 cpk
- Contrôle sérigraphie par inspection 2D+
- Pression de raclage ajustable : 1 - 20 Kg
- Types de lame : métallique ou polyuréthane
- Vitesse de démoulage programmable : 0,1 à 20 mm/sec
- Vitesse de raclage programmable : 5 - 250 mm/sec
- Sens de convoyage programmable :
. Gauche-Droite / Droite-Gauche / Droite-Droite / Gauche-Gauche
- Taille maximum de l’écran : 736 x 736 mm (29'' x 29'')
- Taille minimum de l’écran : 584 x 584 mm (23'' x 23'')
- Chargement et déchargement écran automatique
- Communication SMEMA 2
- 1 cordon SMEMA
- PC sous Windows 7
- Écran pour interface opérateur avec clavier & trackball
- Alimentation électrique : 230 Volts (1P+N+T)
- Alimentation air : 6 bars
- Conforme aux normes CE

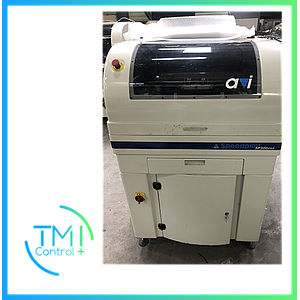

SPEED PRINT - Sérigraphie AVI200

Équipement d'occasion reconditionné en 2023

- Équipement de sérigraphie automatique en ligne
- Année : 2007 / S/N: 105
- Dimensions : 1008 x 1275 x 2081 mm (avec colonne lumineuse)
- Poids : 500 Kg
- Dimensions maximales des cartes : 450 x 400 mm
- Dimensions minimum des cartes : 25 x 50 mm
- Épaisseur des cartes : 0.4 à 5 mm
- Nettoyage humide avec aspiration (pompe incluse)
- Système d'alignement par caméra analogique (mires automatiques)
- Outillage axe Z par pions de support à embase magnétique
- Pression de raclage ajustable: 1 - 20 Kg
- Vitesse de raclage : 5 - 520 mm/sec
- Fourniture de 10 colonnettes magnétiques
- Un jeu de raclettes inox largeur 320 mm
- Sens de convoyage: gauche vers droite
- Taille maximale de l’écran : 584 x 584 mm (23 x 23 pouces)
- Support de cadre réglable en largeur
- Communication SMEMA 2
- 1 cordon SMEMA
- PC sous Windows 7
- Soft version : V6.5.4
- Écran pour interface opérateur avec clavier & track ball
- Alimentation électrique : 230 Volts (1P+N+T)
- Alimentation air : 6 bars
- Conforme aux normes CE
- Fourniture de la documentation constructeur

DEK – Sérigraphie type Horizon 03ix
Équipement d'occasion reconditionné

- Équipement de sérigraphie automatique en ligne
- Année : 2015 S/N 853070
- Dimensions : 1314 x 1601 x 1486 mm
- Poids : 760 Kg
- Dimensions maximum des cartes : 508,5 x 508,5 mm
- Dimensions minimum des cartes : 50 x 40,5 mm
- Épaisseur des cartes : 0.2 à 6 mm
- Nettoyage humide avec aspiration modèle " Blue Unit " programmable (pompe incluse)
- Système d'alignement à caméra digital graphite
- Outillage axe Z par pions de support à embase magnétique
- Pression de raclage contrôlée par logiciel : 0 - 20 Kg
- Vitesse de raclage : 2 - 300 mm/sec
- Un jeu de raclettes inox (longueur à définir)
- Caméra Hawkeye 750 avec option 2D
- Sens de convoyage configurable
- Taille maximale de l’écran : 736 x 736 mm (29 x 29 pouces)
- Communication SMEMA 2
- 1 cordon SMEMA
- PC sous Windows XP09SP08
- Options soft activées:
* Advanced board inspection
* Advanced Stencil inspection
* Automatic Fiducial Setup
* Fast Print Speed
* GEM/SECS
* Networking
* QCCalc
* Selective Print/Pass
* Small Fiducials
* Tooling Deviation Monitoring
* Vision Plus
- Écran pour interface opérateur
- Alimentation électrique : 230 Volts (1P+N+T)
- Alimentation air : 8 bars
- Conforme aux normes CE

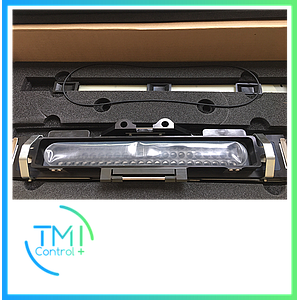

DEK Proflow :
Nouvelle et ancienne génération en 350mm et 400mm

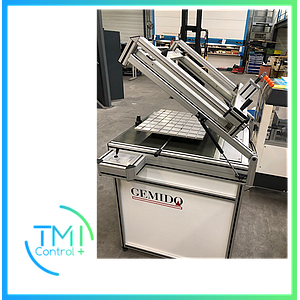

GEMIDO - S2020
Équipement d'occasion reconditionné

Machine de sérigraphie manuelle
- Année 2006
- Structure profilé aluminium
- Commande manuelle aspiration pour maintient PCB
- 1 racle et support 450 mm
- Rails de guidage pour déplacement des racles
- Démoulage manuel
- Pour écrans de sérigraphie 23 x 23" (cadre auto-tendeur non fourni)
- Alimentation électrique : 230 Volts (1P+N+T)
- Conforme aux normes CE
