Machine de sérigraphie en ligne
Matériel d'occasion (2018), réhabilité en 2024

- Sérigraphie haute vitesse 8 secondes / cycle
- Dimensions des cartes: (X) 510 mm x (Y) 460 mm (sur écran 29 pouces)
- Dimension des cartes: (X) 440 mm X (Y) 350 mm (sur écran 23 pouces avec option clamp extension incluse)
- Taille du pochoir: 29 pouces x 29 pouces
- Monoracle pivotante avec un ajustement de 45 à 65°
- Table aluminium amovible à trous pas 9 mm x 9 mm + colonnes support
- 1 racle + support largeur 440 mm
- Maintien du pochoir par aspiration empêchant toute déformation du clinquant
- Système SPI intégré (inspection 2D)
- Contrôle par laser de la largeur de pâte restante sur le pochoir
- Système d'aspiration du clinquant (pour éviter l'effet de vague)
- Nettoyage humide avec aspiration largeur 440 mm
- Dimensions de la machine: l 1130 mm x p 1760 mm x H 1370 mm
- Tension: 220V monophasé
- Air comprimé: 4.5 bar

- Année : 2010
- Dimensions (L x l x H) : 2915 x 1700 x 1660 mm

- Test automatique des fonctions machine (calibration automatique)
- Recalage automatique des points de références carte par corrélation

- Centrage ‘’vision au vol’’ et vérification dimensionnelle de tous les composants par analyse d’image embarquée
- Type de composant :
• Du composant 01005 (pas impériale) au boîtier de 50 x 50 mm, Fine Pitch, BGA et connecteurs (buses à pinces non inclus)
• Précision : de +/- 35 μm (QFP) à 60 μm (chip) à 3 sigma

- 1 têtes de report mobiles en X et Y et équipées de :
• 1 caméra CCD cartes
• 1 caméra CCD composants "à la volée"
• 1 barillets 8 buses/ Hauteur max composant : 31 mm
- 1 caméra fixe déportée pour composants larges et pas fins
. Système 3DPS

• Réglage largeur convoyeur manuel

- 4 accroches trolleys bande, trolleys chargeur ou séquenceur
- 4 embases fixes pour feeders NT

- 4 magasins buses 20 positions pour buses codées (buses non incluses)

- Support pour plateau JEDEC situé dans la machine

- Test électrique de composants

- Interface utilisateur graphique pour commande en face avant &arrière
• Support clavier, écran, trackball et joysticks de commande des axes

- Calculateur Pentium
• Logiciel d’exploitation Europlacer RC-5.15
• Licence Windows

- Documentation opérateur, programmation et maintenance en Français
- Conforme aux normes CE
- Alimentation électrique : 400 Volts (3P+N+T)
- Alimentation air : 6 bars
- Couleur : RAL 9002

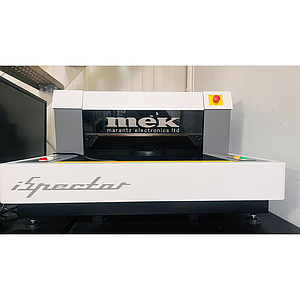

Inspection en ligne 3D AOI
Équipement d'occasion reconditionné

- Année : 2018

- Caméra CMOS résolution 10 microns
- Champ de vision: 36 mm x 30 mm

- Dimensions :
. Largeur : 1110 mm
. Profondeur : 1270 mm
. Hauteur : 2000 mm
- Poids : 860 Kg

- Dimension carte :
. Maximum : 510 x 510 mm (20 x 20 in.)
- Épaisseur carte : 0,3 à 5 mm
- Poids carte maximum : 3 Kg

- Vitesse inspection : 40 cm²/sec
- Taille minimale des composnats: 01005
- Convoyeur pass-thru avec réglage automatique de largeur et système de bridage

- Vision 3D
. Mesure de hauteur, surface, volume
. Enregistrement mesures et détection des courts-circuits
. Composants jusqu’au 01005

- Revue des défauts hors-ligne & programmation aisée
- Alimentation électrique : 230 Volts (1P + N + T)
- Alimentation air : 6 bars
- Conforme aux normes CE

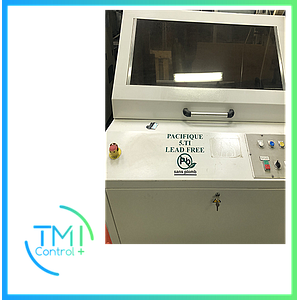

- Année : 2006 - S/N : 061820
- Dimensions (L x l x H) : 4240 x 1250 x 1380 mm
- Convoyeur à chaînes
• Longueur picots porte cartes : 5 mm
• Largeur de passage : 50 - 450 mm
• Graissage automatique
- Convoyeur tapis à mailles inox
- Sens convoyage : Gauche vers Droite
- Longueur de chauffe : 2400 mm
• 8 zones supérieures
• 8 zones inférieures
- Température maximum : 350°C
- Chauffage par convection forcée
- Automate de régulation SIEMENS
- Refroidissement sous air
. 2 zones supérieures
. 1 zone inférieure
. Longueur de refroidissement : 1200 mm
- Contrôle de température en boucle fermée
- Gestion des alarmes hautes et basses
- Ouverture voûte assistée par vérins électrique
- PC et Software
- Écran pour interface opérateur et supervision
- Colonne lumineuse 4 couleurs avec buzzer
- 4 arrêts d’urgence
- Aspiration : 1 sorties Ø 300 mm
- Alimentation électrique : 400 Volts (3P + N + T)
- Conforme aux normes CE
- Couleur : RAL 9002

- Année : 2007 - S/N : 1958
- Dimensions (L x l x H) : 4240 x 1250 x 1380 mm
- Convoyeur à chaînes
• Longueur picots porte cartes : 5 mm
• Largeur de passage : 50 - 450 mm
• Graissage automatique
- Convoyeur tapis à mailles inox
- Sens convoyage : Gauche vers Droite
- Longueur de chauffe : 2400 mm
• 8 zones supérieures
• 8 zones inférieures
- Température maximum : 350°C
- Chauffage par convection forcée
- Automate de régulation SIEMENS
- Refroidissement sous air
. 2 zones supérieures
. 1 zone inférieure
. Longueur de refroidissement : 1200 mm
- Contrôle de température en boucle fermée
- Gestion des alarmes hautes et basses
- Ouverture voûte assistée par vérins électrique
- PC et Software
- Écran pour interface opérateur et supervision
- Colonne lumineuse 4 couleurs avec buzzer
- 4 arrêts d’urgence
- Aspiration : 1 sorties Ø 300 mm
- Alimentation électrique : 400 Volts (3P + N + T)
- Conforme aux normes CE
- Couleur : RAL 9002

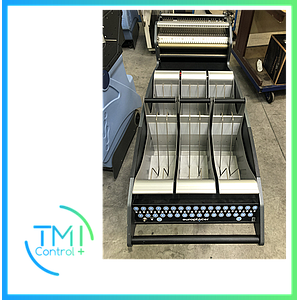

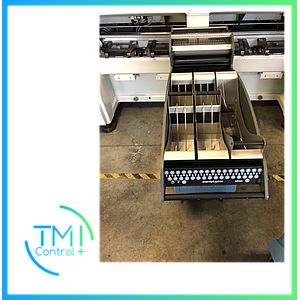

- MassTrolley bleu intelligent MK2 type E112607
- Année 2013 - S/N : 59912
- Mire de
- Équipement fonctionnel testé sur machine
- 33 positions 8 mm
- Peut communiquer avec un terminal MC9090 (hors fourniture)
- Version soft: v8.3 à v8.4
- Compatible avec toutes les machines Europlacer sauf Flexys
- Dimensions (L x P x H) : 350 x 900 x 980 mm
- Poids : 70 Kg

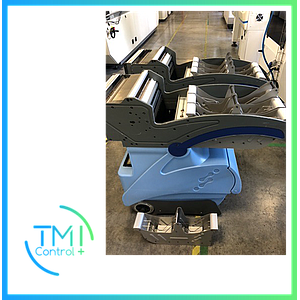

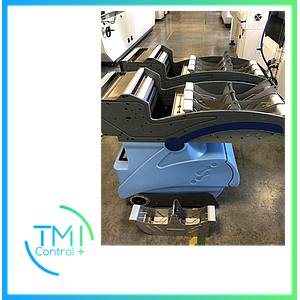

- MassTrolley intelligent MK2 E112607
- Année 2013 - S/N : 59909
- Équipé d'une mire de cadrage
- Équipement fonctionnel testé sur machine
- 33 positions 8 mm
- Peut communiquer avec un terminal MC9090 (hors fourniture)
- Version soft: v8.3 à v8.4
- Compatible avec toutes les machines Europlacer sauf Flexys
- Dimensions (L x P x H) : 350 x 900 x 980 mm
- Poids : 70 Kg

Trolley intelligent IIcard type E113469

- Année 2013 - S/N : 39645
- Équipement fonctionnel testé sur machine
- Chargement & changement rapide
- Préparation hors ligne dans les paniers
- 33 positions 8 mm
- Pré équipé pour composants 01005
- Accepte des bobines en 4 mm, 8 mm, 12 mm, 16 mm & 24 mm
- Équipé de 3 paniers pour bobines 180 mm ou 330 mm
- Compatible avec toutes les machines Europlacer Iineo, Iineo+ & Atome (MAJ soft éventuellement requise)
- Version soft installée : 6.0
- Dimensions (L x P x H) : 350 x 900 x 980 mmm
- Poids : 70 kg

Trolley intelligent IIcard type E113469

- Année 2013 - S/N : 39644
- Équipement fonctionnel testé sur machine
- Chargement & changement rapide
- Préparation hors ligne dans les paniers
- 33 positions 8 mm
- Pré équipé pour composants 01005
- Accepte des bobines en 4 mm, 8 mm, 12 mm, 16 mm & 24 mm
- Équipé de 3 paniers pour bobines 180 mm ou 330 mm
- Compatible avec toutes les machines Europlacer Iineo, Iineo+ & Atome (MAJ soft éventuellement requise)
- Version soft installée : 6.0
- Dimensions (L x P x H) : 350 x 900 x 980 mmm
- Poids : 70 kg

- Compatible iineo 2
- Nombre de positions : 30
- Version soft : 2.58549

Équipement d'occasion reconditionné

- Année : 2013 (29,897 heures sous tension) - S/N : 173
- Dimensions (L x l x H) : 2915 x 1700 x 1660 mm

- Test automatique des fonctions machine (calibration automatique)
- Recalage automatique des points de références carte par vision.

- Centrage ‘’vision au vol’’ et vérification dimensionnelle de tous les composants par analyse d’image embarquée
- Type de composant :
• Du composant 01005 (pas impériale) au boîtier de 50 x 50 mm, Fine Pitch, BGA et connecteurs.
• Précision : de +/- 35 μm (QFP) à 60 μm (chip) à 3 sigma

- 2 têtes de report mobiles en X et Y et équipées de :
• 1 caméra CCD cartes
• 1 caméra CCD composants "à la volée" (Système 3DPS)
• 2 barillets 8 buses/ Hauteur max composant : 31 mm

• Réglage largeur convoyeur manuel

- 6 accroches trolleys: Trolleys, Séquenceurs de plateaux & Gun Trolleys.
- 2 accroches fixes pour: feeder NT, Embases pour stick, Label Feeder.

- 4 x magasins buses 20 positions pour buses codées (buses non incluses)

- Interface utilisateur graphique pour commande en face avant
• Support clavier, écran, trackball et joysticks de commande des axes

• Logiciel d’exploitation Europlacer RC-5.15
• Licence Windows 7

- Documentation opérateur, programmation et maintenance en Français
- Conforme aux normes CE
- Alimentation électrique : 400 Volts (3P+N+T)
- Alimentation air : 6 bars
- Couleur : RAL 9002

Équipement d'occasion reconditionné en 2023

- Équipement de sérigraphie automatique en ligne
- Année : 2011 - S/N : 231078
- Dimensions (L x l x H) : 1000 x 1300 x 1450 mm
- Poids : 500 Kg
- Dimensions maximales des cartes (L x l) : 450 x 400 mm
- Dimensions minimum des cartes (L x l) : 50 x 50 mm
- Epaisseur des cartes : 0,4 à 5 mm
- Poids des cartes max. : 1 Kg
- Ajustement largeur convoyeur automatique
- Convoyeur à courroies rondes 3 mm
- Nettoyage humide avec aspiration
- Système d'alignement automatique par caméra
- Répétabilité : 20 μm @ 6 Sigma 2 cpk
- Pression de raclage ajustable : 1 - 20 Kg
- Types de lame : métallique ou polyuréthane
- Sens de convoyage programmable :
. Gauche-Droite / Droite-Gauche / Droite-Droite / Gauche-Gauche
- Taille de l’écran : 584 x 584 mm (23'' x 23'')
- Chargement et déchargement écran automatique
- Communication SMEMA 2
- 1 cordon SMEMA
- PC sous Windows XP
- Écran pour interface opérateur avec clavier & trackball
- Alimentation électrique : 230 Volts (1P+N+T)
- Alimentation air : 6 bars
- Conforme aux normes CE

Équipement d'occasion reconditionné en 2023

- Équipement de sérigraphie automatique en ligne
- Année : 2015 - S/N : 710131
- Dimensions (L x l x H) : 1220 x 1720 x 1450 mm
- Poids : 650 Kg
- Dimensions maximales des cartes (L x l) : 600 x 510 mm
- Dimensions minimum des cartes (L x l) : 50 x 30 mm
- Épaisseur des cartes : 0,3 à 8 mm
- Poids des cartes max. : 1 Kg
- Ajustement largeur convoyeur automatique
- Convoyeur à courroies rondes 3 mm
- Nettoyage humide avec aspiration
- Système d'alignement automatique par caméra
- Répétabilité : 20 μm @ 6 Sigma 2 cpk
- Contrôle sérigraphie par inspection 2D+
- Pression de raclage ajustable : 1 - 20 Kg
- Types de lame : métallique ou polyuréthane
- Vitesse de démoulage programmable : 0,1 à 20 mm/sec
- Vitesse de raclage programmable : 5 - 250 mm/sec
- Sens de convoyage programmable :
. Gauche-Droite / Droite-Gauche / Droite-Droite / Gauche-Gauche
- Taille maximum de l’écran : 736 x 736 mm (29'' x 29'')
- Taille minimum de l’écran : 584 x 584 mm (23'' x 23'')
- Chargement et déchargement écran automatique
- Communication SMEMA 2
- 1 cordon SMEMA
- PC sous Windows 7
- Écran pour interface opérateur avec clavier & trackball
- Alimentation électrique : 230 Volts (1P+N+T)
- Alimentation air : 6 bars
- Conforme aux normes CE
