YAMAHA

Total Line Solution

Une suite logiciel exclusive de conduite de votre ligne CMS qui vous fera entrer dans l'usine 4.0 !

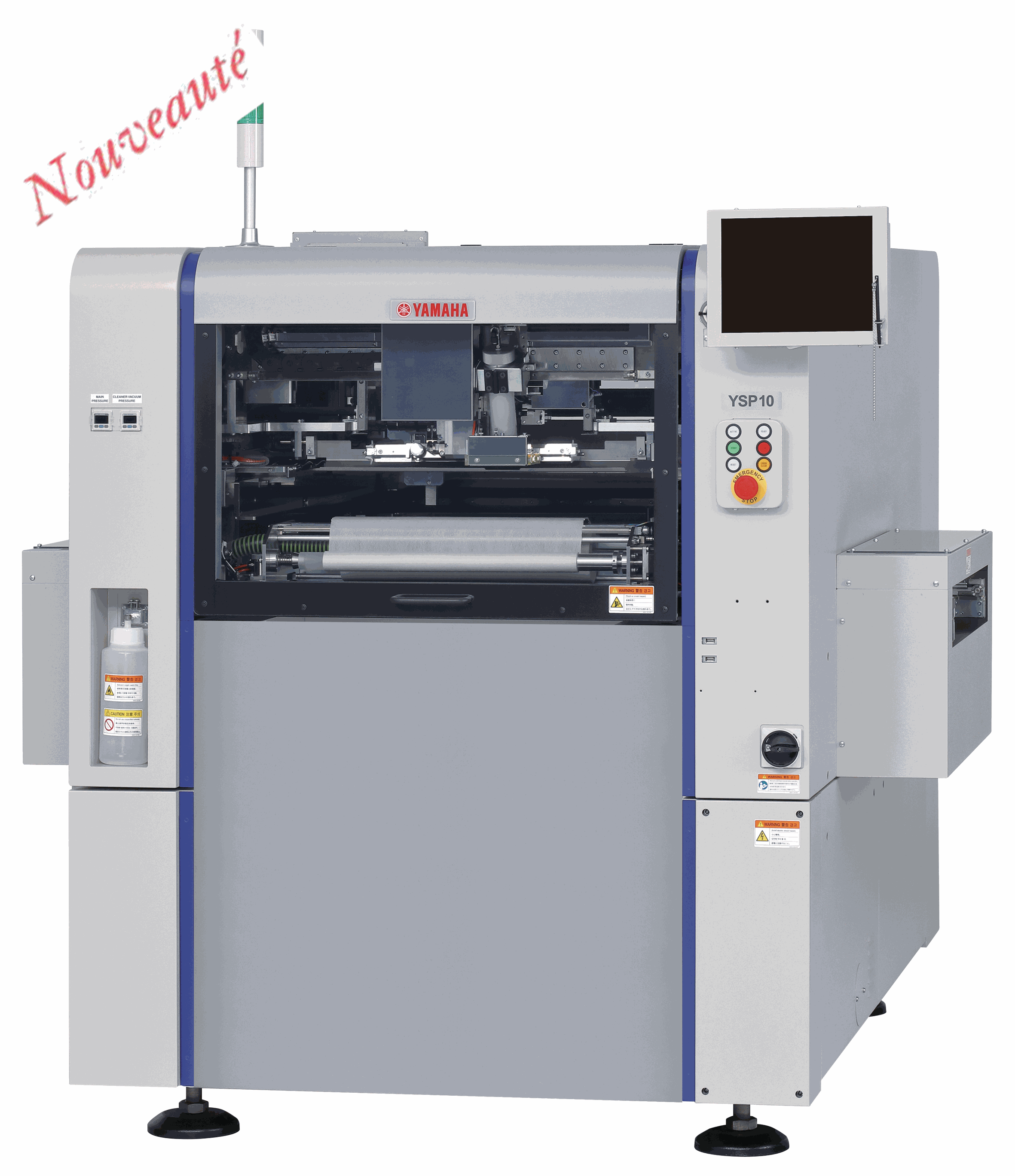

YSP10 : machine de sérigraphie compacte haut de gamme



L'YSP10 succède à l'YSP, une machine de sérigraphie haut de gamme dotée de têtes 3S et d'un mécanisme d'aspiration des pochoirs en standard.

La conception et la structure de l'YSP10 ont été revues de fond en comble afin de permettre une automatisation complète des tâches de changement de production.

L’équipement YSP10 peut être dotée d’un système de changement automatique de pochoirs ainsi qu’un transfert de crème à braser et d’un système de placement de pions de support de carte en automatique. Elle accepte en version standard des cartes de 510 x 510 mm et en option 610 mm x 510 mm.



Texte Odoo et bloc d'image
Odoo image et bloc de texte

YCP10 : machine de sérigraphie compacte haute performance

Une qualité de sérigraphie et une répétabilité incroyable grâce à une monoracle (3S Swing Single Squeegee) brevetée et son système de maintien du pochoir sous vide.

Elle peut être équipée en option d'une caméra d'inspection dédiée (nous n'utilisons pas la caméra de mire), ceci assure un large champ de vision et une excellent résolution à haute vitesse.

Elle accepte en version standard des cartes de 510 mm x 460 mm.

YSi-SP : machine d'inspection SPI 3D

Machine d'inspection du dépôt de crème à braser SPI 3D.

Équipement de contrôle optique 3D pour l'inspection du dépôt de crème à braser sur vos cartes électroniques.

Un système en boucle fermée avec la machine de sérigraphie permet une correction des défauts de recalage et ainsi d'ordonner un nettoyage du pochoir de sérigraphie en cas d'ouvertures bouchées. L'équipement peut combiner l'inspection en mode 2D-3D.

Texte Odoo et bloc d'image
Odoo image et bloc de texte

YSM20 : machine flexible de report de composants

Modulaire grâce à sa configuration en simple ou double poutre, elle est championne de sa catégorie en terme de cadence de pose (jusqu'à 90,000 composants / heure).

La tête multifonction haute vitesse (HM) équipée de 10 buses en ligne, pose des composants du 03015 mm au 45 mm x 100 mm, pour une hauteur maximale de composant de 15 mm.

La tête multifonction flexible (FM) équipée de 5 buses en ligne, pose des composants du 03015 mm au 55 mm x 100 mm, pour une hauteur maximale de composant de 28 mm.

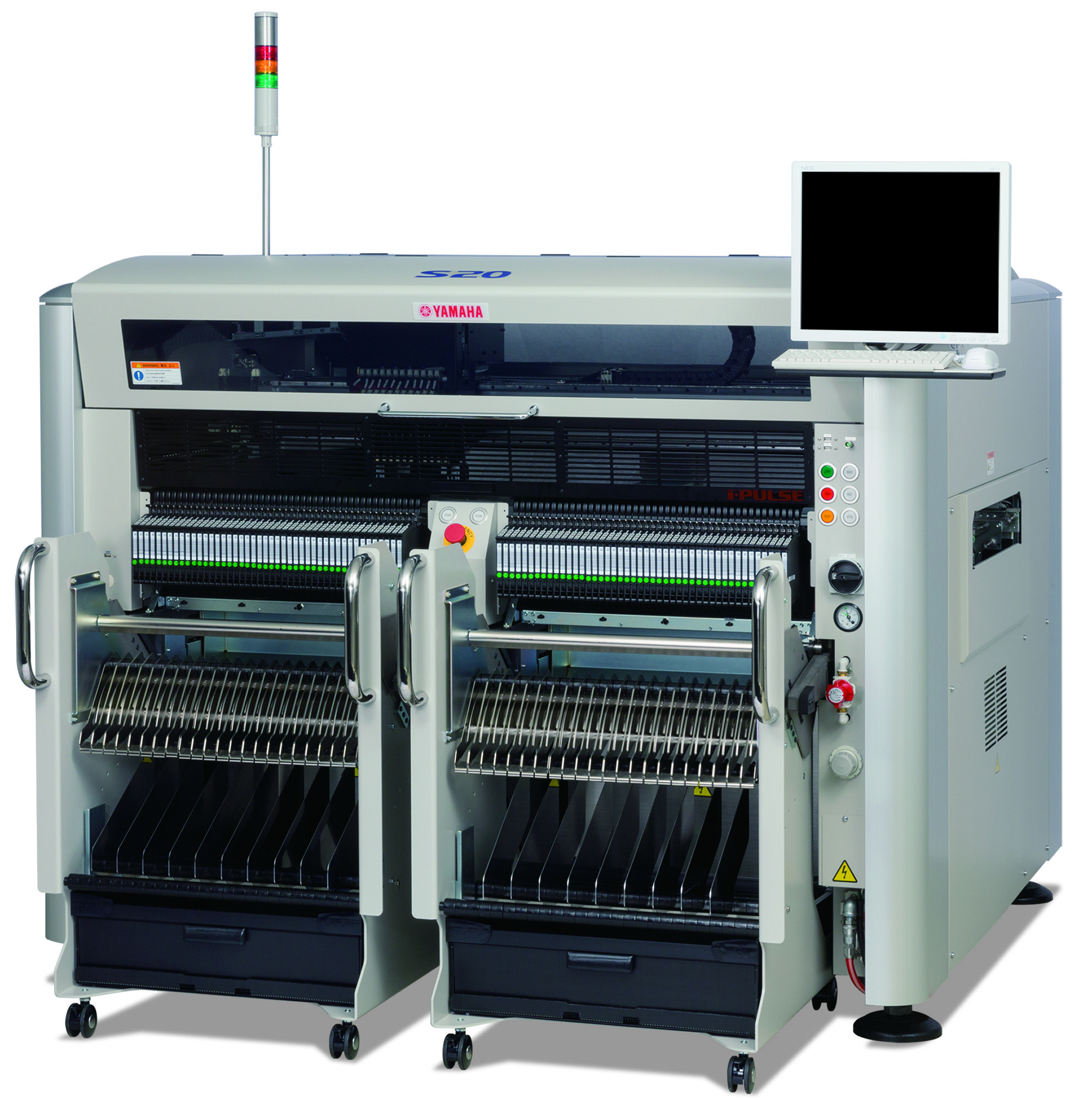

I-Pulse S20 : machine flexible de report de composants

Machine flexible de report de composants modulaire et Hybride (Montage 3D).

Sa capacité de pose allant du composant 0201mm jusqu'à 120 x 90mm et ses 180 emplacements feeders font de cette machine un outil flexible et performant.

L'équipement est capable de produire des cartes allant jusqu'à une longueur de 1830mm. Possibilité d'avoir une tête de dépose de point de colle ou de crème à braser en option.

L'équipement S20 peut également faire du montage CMS en 3D en option.

Texte Odoo et bloc d'image

Ysi V : machine d'inspection AOI 3D

Machine d'inspection optique AOI 3D.

Équipement compact et rapide pour le contrôle optique 2D et 3D de vos cartes électroniques.

La machine possède une résolution allant jusqu'à 7 microns combinée avec une caméra couleur de 12MP.

L'ensemble du système de vision se compose de 4 caméras angulaires + 1 caméra verticale. Possibilité de boucle fermée avec les équipements de report de composants CMS (Voir QA-Option).
