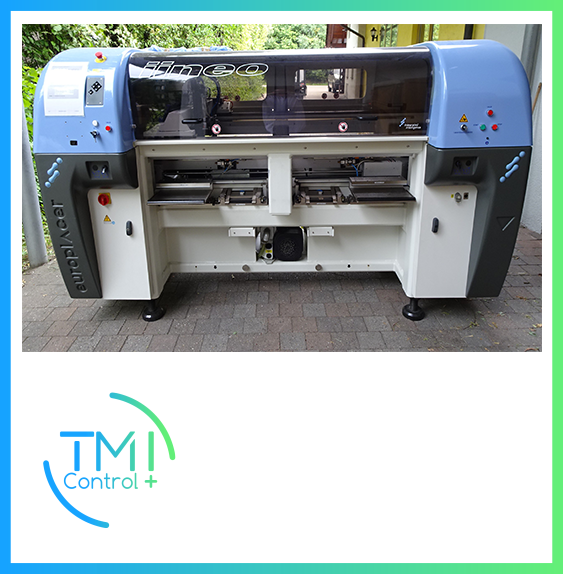

Europlacer - Robot de placement CMS type iineo 1 occasion

- Année : 2010
- Dimensions (L x l x H) : 2915 x 1700 x 1660 mm

- Test automatique des fonctions machine (calibration automatique)
- Recalage automatique des points de références carte par corrélation

- Centrage ‘’vision au vol’’ et vérification dimensionnelle de tous les composants par analyse d’image embarquée
- Type de composant :
• Du composant 01005 (pas impériale) au boîtier de 50 x 50 mm, Fine Pitch, BGA et connecteurs (buses à pinces non inclus)
• Précision : de +/- 35 μm (QFP) à 60 μm (chip) à 3 sigma

- 1 têtes de report mobiles en X et Y et équipées de :
• 1 caméra CCD cartes
• 1 caméra CCD composants "à la volée"
• 1 barillets 8 buses/ Hauteur max composant : 31 mm
- 1 caméra fixe déportée pour composants larges et pas fins
. Système 3DPS

• Réglage largeur convoyeur manuel

- 4 accroches trolleys bande, trolleys chargeur ou séquenceur
- 4 embases fixes pour feeders NT

- 4 magasins buses 20 positions pour buses codées (buses non incluses)

- Support pour plateau JEDEC situé dans la machine

- Test électrique de composants

- Interface utilisateur graphique pour commande en face avant &arrière
• Support clavier, écran, trackball et joysticks de commande des axes

- Calculateur Pentium
• Logiciel d’exploitation Europlacer RC-5.15
• Licence Windows

- Documentation opérateur, programmation et maintenance en Français
- Conforme aux normes CE
- Alimentation électrique : 400 Volts (3P+N+T)
- Alimentation air : 6 bars
- Couleur : RAL 9002
