YCP10 High Performance Compact Printer
Used equipment refurbished in 2024

- Vintage 2018,
- Max PCB size: L 510 mm x W 460 mm
- Stencil size: L 750 mm x W 750 mm (extensions needed for 23 square inches stencil)
- YSP-3s head (Swing Single Squeegee): adjustable attack angle (from 45° to 65°) and speed, controlled by soft
- Stencil vacuum system to avod stencil drop ("wave' effect)
- PCB direction: left to right
- LCD touch monitor + keyboard
- Aluminium support plate with 9 mm x 9 mm pitch matrix (not magnetic support plate)
- Metal squeegee holder: L 350 mm with metal squeegee
- Wet cleaning system with vacuum: L 400 mm
- 2D print inspection with dedicated camera (different from fiducial) with a wide FOV
- Programming on the machine (off line P-Tool system can be added with extra cost)

EUROPLACER - iineo 1T - Automatic SMT Placement System
Refurbished equipment

- Vintage : 2010
- Dimensions (L x l x H) : 2915 x 1700 x 1660 mm

- Standard in line conveyor
- PCB dimensions (L x l) : 500 x 460 mm
- Manual width adjustment conveyor

- Dual X - Y placement gantry on linear motor
- 1 high speed turret placement head with global Z and Theta axis movement and equipped :
. 1 board CCD camera : PCB fiducial / Self teach CCD digital camera
. 1 component CCD "on the fly" hi-resolution camera
. 1 turret 8 nozzle / Max component height : 31 mm
- 1 fixed camera for larger and very fine pitch components
- Component range : 01005 to 50 x 50 mm

- Electrical component verification

- 4 x 20 positions "smart" noozle tool bank (without nozzle)

- 4 internal fixed tray holder
- 4 trolley clamp adaptor

- Internal fixed zone for matrix trays

- Integrated PC Pentium computer and double flat screen monitor
- Windows operating system
- Europlacer licence RC-5.15

- Technical documentation, manuals and diagrams

- Complies with CE machine directive

- Power supply : 400 Volts (3P+N+T)
- Air supply : 6 bar
- Color : RAL 9002

- Année : 2006 - S/N : 061820
- Dimensions (L x l x H) : 4240 x 1250 x 1380 mm
- Convoyeur à chaînes
• Longueur picots porte cartes : 5 mm
• Largeur de passage : 51 - 457 mm
- Convoyeur tapis à mailles inox
- Sens convoyage : Gauche vers Droite
- Longueur de chauffe : 2400 mm
• 8 zones supérieures
• 8 zones inférieures
- Température maximum : 350°C
- Refroidissement sous air
. 2 zones supérieures
. 1 zone inférieure
. Longueur de refroidissement : 1200 mm
- Contrôle de température en boucle fermée
- Gestion des alarmes hautes et basses
- Ouverture voûte assistée par vérins électrique
- PC et Software
- Écran pour interface opérateur et supervision
- Colonne lumineuse 4 couleurs avec buzzer
- 4 arrêts d’urgence
- Aspiration : 1 sorties Ø X mm
- Alimentation électrique : 400 Volts (3P + N + T)
- Conforme aux normes CE
- Couleur : RAL 9002

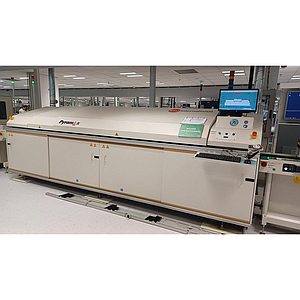

X5 ROHSBTU - Four de refusion type Pyramax 150N X5 ROHS
Équipement d'occasion reconditionné

- Année : 2006
- Dimensions (L x l x H) : 6474 x 1524 x 1530 mm
- Convoyeur à chaînes
• Écartement motorisé ajustable par soft
• Longueur picots porte cartes : 5 mm
• Graissage automatique
• Largeur de passage : 51 - 457 mm
- Vitesse convoyeur : de 25 à 152 cm/min
- Sens convoyage : Gauche vers Droite
- Longueur de chauffe : 3810 mm
• 10 zones supérieures
• 10 zones inférieures
- Température maximum : 350°C
- Longueur de refroidissement : 1219 mm
• 2 zones supérieures
- Piège à flux
- Entrée alimentation eau pour piège à flux et refroidissement
- Fonctionnement sous air ou sous azote
- Barrière gazeuse :
• Entrée : 450 mm / Sortie : 450 mm
- Contrôle de température en boucle fermée
- Pression de convection et refroidissement réglable
- Comptage de cartes
- Gestion des alarmes hautes et basses
- Limitation de la puissance au démarrage
- Ouverture voûte assistée par vérins électrique
- Onduleur pour PC et convoyeur
- PC et Software sous Windows XP
- Système KIC pour vérification process avec son data pack
- Écran pour interface opérateur et supervision
- Colonne lumineuse 4 couleurs avec buzzer
- 4 arrêts d’urgence
- Alimentation air ou azote : 6 bars
- Aspiration : 2 sorties Ø 130 mm
. Contrôle aspiration
- Alimentation électrique : 400 Volts (3P + N + T)
- Conforme aux normes CE
- Couleur : RAL 9002

- MassTrolley intelligent MK2 E112607
- Année 2013
- Équipé d'une mire de cadrage
- Équipement fonctionnel testé sur machine
- 33 positions 8 mm
- Peut communiquer avec un terminal MC9090 (hors fourniture)
- Version soft: v8.3 à v8.4
- Compatible avec toutes les machines Europlacer sauf Flexys
- Dimensions (L x P x H) : 350 x 900 x 980 mm
- Poids : 70 Kg

- MassTrolley intelligent MK2 E112607
- Année 2013
- Équipé d'une mire de cadrage
- Équipement fonctionnel testé sur machine
- 33 positions 8 mm
- Peut communiquer avec un terminal MC9090 (hors fourniture)
- Version soft: v8.3 à v8.4
- Compatible avec toutes les machines Europlacer sauf Flexys
- Dimensions (L x P x H) : 350 x 900 x 980 mm
- Poids : 70 Kg

Trolley intelligent IIcard type E113469

- Année 2013
- Équipement fonctionnel testé sur machine
- Chargement & changement rapide
- Préparation hors ligne dans les paniers
- 33 positions 8 mm
- Pré équipé pour composants 01005
- Accepte des bobines en 4 mm, 8 mm, 12 mm, 16 mm & 24 mm
- Équipé de 3 paniers pour bobines 180 mm ou 330 mm
- Compatible avec toutes les machines Europlacer Iineo, Iineo+ & Atome (MAJ soft éventuellement requise)
- Version soft installée : 6.0
- Dimensions (L x P x H) : 350 x 900 x 980 mmm
- Poids nu : 70 kg

- Compatible iineo 2
- Nombre de positions : 30
- Version 2.58549

EUROPLACER - iineo 2T - Automatic SMT Placement System
Refurbished equipement

- Vintage : 2013 (29 897 hours)
- Dimensions (L x l x H) : 2915 x 1700 x 1660 mm

- Standard in line conveyor
- PCB dimensions (L x l) : 500 x 460 mm
- Manual width adjustment conveyor

- Dual X - Y placement gantry on linear motor
- Two high speed turret placement head with global Z and Theta axis movement and equipped :
. 1 board CCD camera : PCB fiducial / Self teach CCD digital camera
. 1 component CCD "on the fly" hi-resolution camera (3DPS)
- 2 turrets 8 nozzles / Max components height : 31 mm
- Component range : 01005 to 50 x 50 mm

- 4 x 40 positions "smart" noozle tool bank (without nozzle)

- 6 x Trolley clamp adaptor for gun trolley, Trolleys or Jedec plate loader.
- 2 x fixed feeder position (for NT feeders, Label Feeder, Stick distributor).

- Integrated PC computer and flat screen monitor
- Windows 7 operating system
- Europlacer licence RC-5.15

- Technical documentation, manuals and diagrams on PDF files on the PC.

- Complies with CE machine directive

- Power supply : 400 Volts (3P+N+T)
- Air supply : 6 bar
- Color : RAL 9002

Used equipement refurbished in 2023

- Online automatic screen printing equipment
- Année : 2011 - S/N : 231078
- Weight : 500 Kg
- Max. PCB size (L x l) : 450 x 400 mm
- Min. PCB size (L x l) : 50 x 50 mm
- PCB thickness : 0,4 - 5 mm
- Max. PCB weight : 1 Kg
- Automatic conveyor width adjustment
- Round belt conveyor 3 mm
- Wet vacuum cleaning
- Automatic camera alignment
- Repeatability accuracy : 20 μm @ 6 Sigma 2 cpk
- Squeegee pressure : 1 - 20 Kg
- Squeegees : metal or polyurethane
- Transport direction :
. Left-Right / Right-Left / Left-Left / Right-Right
- Stencil frame size : 584 x 584 mm (23'' x 23'')
- Automatic stensil load/Unload
- SMEMA 2 communication
- 1 communication cable delivered
- PC Windows 7
- User interface : Flat screen LCD monitor, keyboard and integral tracker ball
- Power supply : 230 V
- Air supply : 6 bar
- CE certification

Used equipement refurbished in 2023

- Online automatic screen printing equipment
- Year : 2015 - S/N : 710131
- Dimensions (L x l x H) : 1220 x 1720 x 1450 mm
- Weight : 650 Kg
- Max. PCB size (L x l) : 600 x 510 mm
- Min. PCB size (L x l) : 50 x 30 mm
- PCB thickness : 0,3 à 8 mm
- Max. PCB weight : 1 Kg
- Automatic conveyor width adjustment
- Round belt conveyor 3 mm
- Wet vacuum cleaning
- Automatic camera alignment
- Repeatability accuracy : 20 μm @ 6 Sigma 2 cpk
- 2D+ inspection
- Squeegee pressure : 1 - 20 Kg
- Squeegees : metal or polyurethane
- PCB separation speed : 0,1 - 20 mm/sec
- Print speed : 5 - 250 mm/sec
- Transport direction :
. Left-Right / Right-Left / Left-Left / Right-Right
- Max. stencil frame size : 736 x 736 mm (29'' x 29'')
- Min. stencil frame size : 584 x 584 mm (23'' x 23'')
- Automatic stensil load/Unload
- SMEMA 2 communication
- 1 communication cable delivered
- PC Windows 7
- User interface : Flat screen LCD monitor, keyboard and integral tracker ball
- Power supply : 230 V
- Air supply : 6 bar
- CE certification
